アイコン 木柱断面
[基本定義入力]▶〔材質・断面〕▶[木柱断面]
木柱の断面を定義します。
アイコン  グリッドシート
アイコン  テキスト形式
アイコン  説明

アイコン グリッドシート

グリッドシート
①名称
15文字以内で入力します。
②Z軸
【プロジェクト概要/単位系】で[部材入力方法]の「断面を名称とZ軸で定義」をチェックした場合、【節点】の「軸-Z」で定義したZ軸名称を入力します。
上下のZ軸のZ座標の範囲に、両端のZ座標が含まれる部材を認識します。
③端部
「0:I端・J端」、「1:両端」から選択します。
④寸法
寸法を入力します。
⑤接合金物
【接合金物】で定義した名称を入力します。
⑥強軸方向
「0:z方向」、「1:y方向」から選択します。

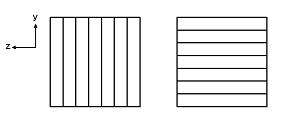

図
 z方向y方向
⑦強軸方向の向き
「0:左向き」、「1:右向き」から選択します。
[材質]が参照する【木材質】の[種別]が「0:構造用集成材」で[強度等級/強度特性-種別]が「3:告示(非対称異等級構成集成材)」の場合、左側引張が正曲げとなる場合に「0:左向き」、右側引張が正曲げとなる場合に「1:右向き」を選択します。
⑧材質
【木材質】で定義した名称を入力します。
空欄の場合、【材質範囲】の名称を使用します。
⑨使用環境
「0:Ⅲ(通常)」、「1:Ⅱ(断続的湿潤状態)」、「2:Ⅰ(常時湿潤状態)」から選択します。
⑩色
部材を、【表示色】の [断面色別表示]で表示する場合に表示する色を、「0」~「15」から選択します。
色は、【属性設定】の「カラーテーブル」で変更できます。
図

アイコン テキスト形式

項 目 省略値
端部2/端部1 端部2
名称
Z軸-下
Z軸-上
端部 0
寸法-Dz 0
寸法-Dy 0
端部 0
接合金物
強軸方向 0
強軸方向の向き 0
材質
使用環境 0
0

[端部2/端部1]は、「端部2」、「端部1」のいずれかとします。

アイコン 説明

  1. 構造形式が平面フレーム、立体フレームの場合、入力可能です。
  2. 構造形式により、次の項目が入力可能です。
    項 目 平面フレーム 平面格子ばり 立体フレーム
    Z軸
